中拓公路高速護欄輥壓成型機W梁設備
公路護欄成型機是專為全自動批量生產公路護欄而設計的。

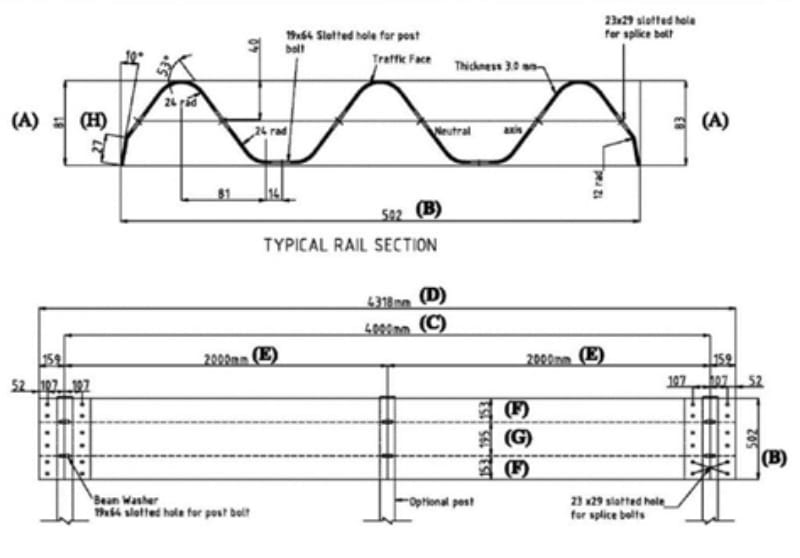

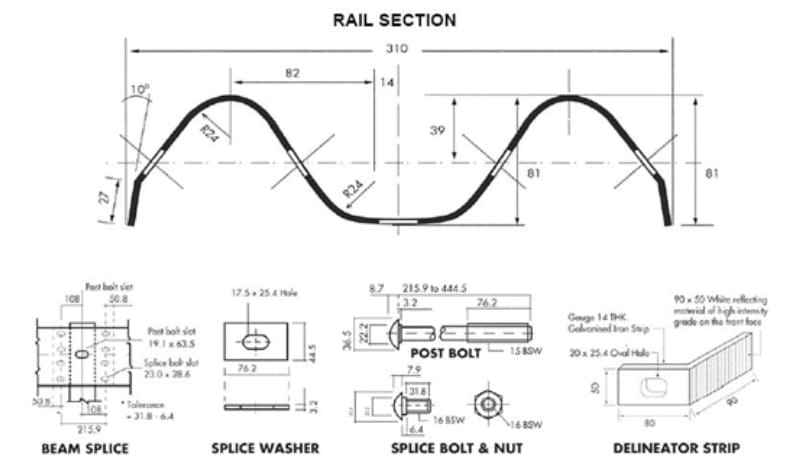

公路護欄滾壓成型機W型梁滾壓機是全自動批量生產在線打孔的護欄成型設備。公路護欄或W型梁我們有兩種類型：二波護欄和三波護欄滾壓成型機。以下是一些繪圖簡介供您參考：
現在使用的護欄類型是 W 型梁。又稱二波護欄。現在三波護欄是新的它是一種類似于兩片W型梁護欄形成一個單節的護欄。
護欄是一種防止車輛誤入高速公路危險區域的系統，護欄的厚度可達2.0mm至4.5mm。但是對于高速公路護欄設計，原材料厚度越厚，機器就越貴。
對于護欄機，常見的有以下三種設計方案，我們給出三種選擇：
選項A：二波護欄滾壓成型機
方案B：三波護欄滾壓成型機
方案C：二波三波一機護欄滾壓成型機
接下來，依據W型高速護欄給您講解下具體機器。

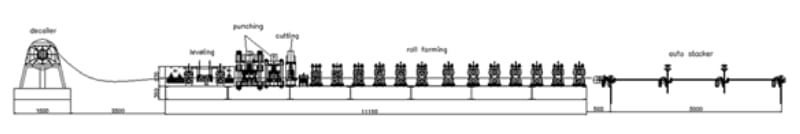

高速護欄成型流程
開卷-校平-沖孔-切割-滾壓成型-自動堆垛
本機由以下部分組成：液壓開卷機或手動開卷機、沖壓系統、主輥壓成型機、剪切系統和收料臺。

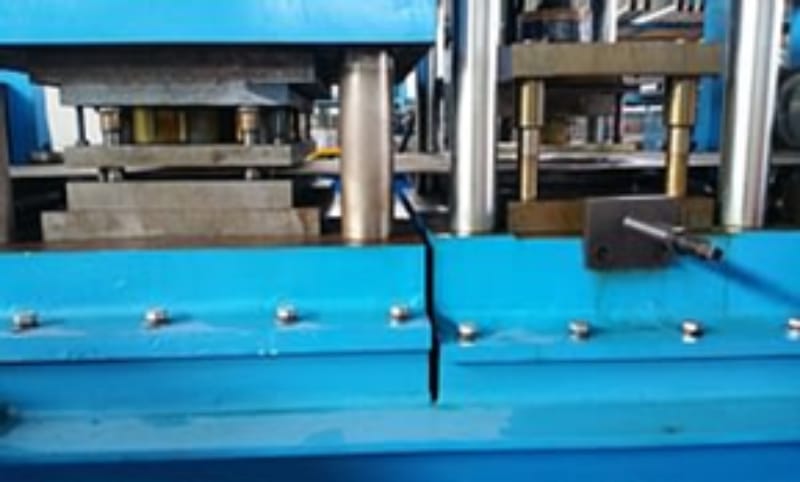

打孔裝置（選配）
沖頭將連接到一個帶有油箱、電機、泵、壓力控制閥、壓力表、電磁閥、液壓軟管的液壓單元，所有這些都旨在在所需的工作壓力下安全運行

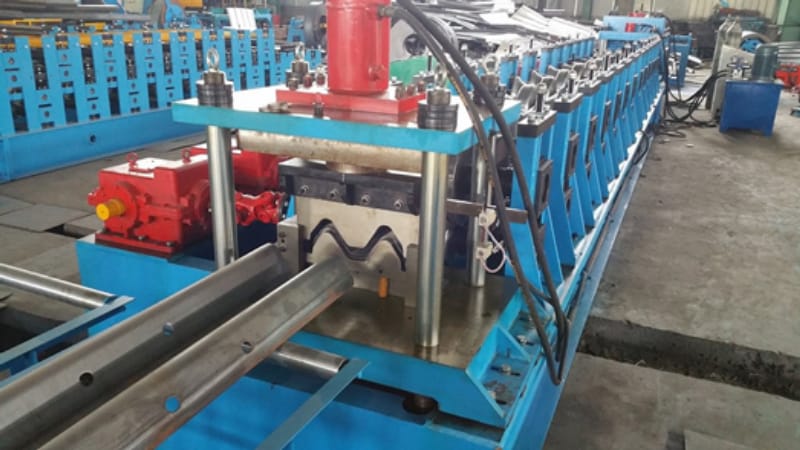

高速護欄成型主機
輥輪排數 16排
滾輪材質 GCR15，HRC58-62，表面鍍鉻，CNC
軸徑 ￠76mm，材質：45#鋼調質
變速箱 變速箱，共16組
機座架 采用H型鋼
優點 主成型機上有故障緊急停機按鈕
機臺 機臺采用鑄鐵式，堅固穩定
保護罩 所有驅動部分均采用防護網罩，避免事故發生
切割方式 液壓切割，與沖孔液壓裝置連接
電機功率 15KW（ABB品牌電機）
成型后液壓切割 將滾壓成型后的護欄板切割成所需長度
切割運動 切割時滾壓成型部分停止
切割刀片材質 Cr12 熱處理
測長 自動編碼器測長；品牌：歐姆龍
長度公差 +/- 1.5mm 每件成品
PLC控制柜
連線方式 標準連接插頭控制柜 易安裝易操作

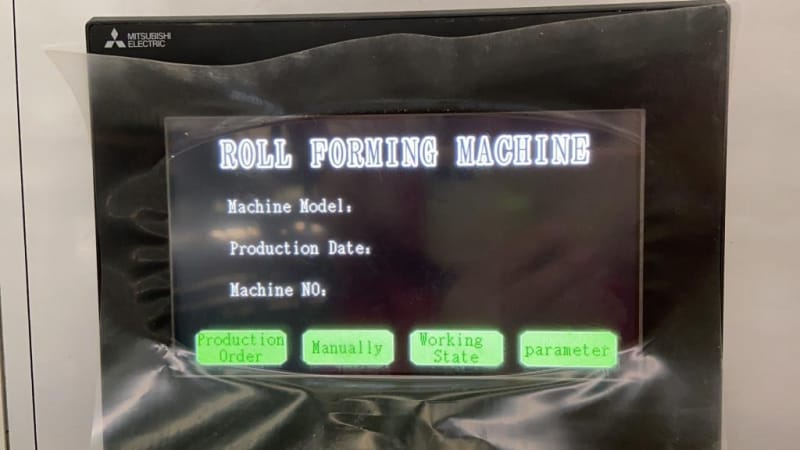

設置方式 工人可在觸摸屏上設置長度、數量、孔位等所有數據，控制機器
工人通過觸摸屏輸入產品的長度和數量，觸摸屏?xí)@示機器的工作狀態
設定生產完成后設備自動停機
操作系統語言 英文和中文（可定制其他語言）
修正 可修正切割長度誤差

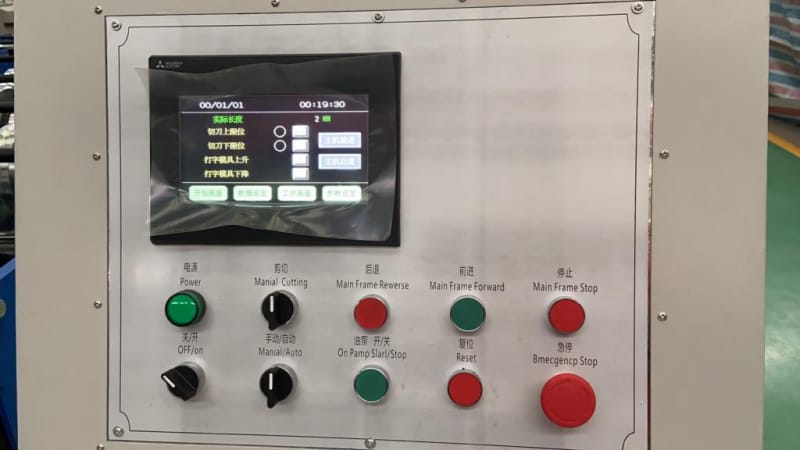

控制面板 按鈕式開關和觸摸屏
長度單位 毫米
PLC品牌 松下PLC
編碼器 歐姆龍品牌
觸摸屏 臺達或者西門子
受控系統電源 過載保護
由于PLC控制系統，實現了全自動化生產訂單，達到全自動高速護欄生產設備的需求。
如果您有任何意向，請聯系我們。我們將以豐富的經驗以及多年的設計團隊，銷售團隊，給您提供生產方案以及購買體驗。
